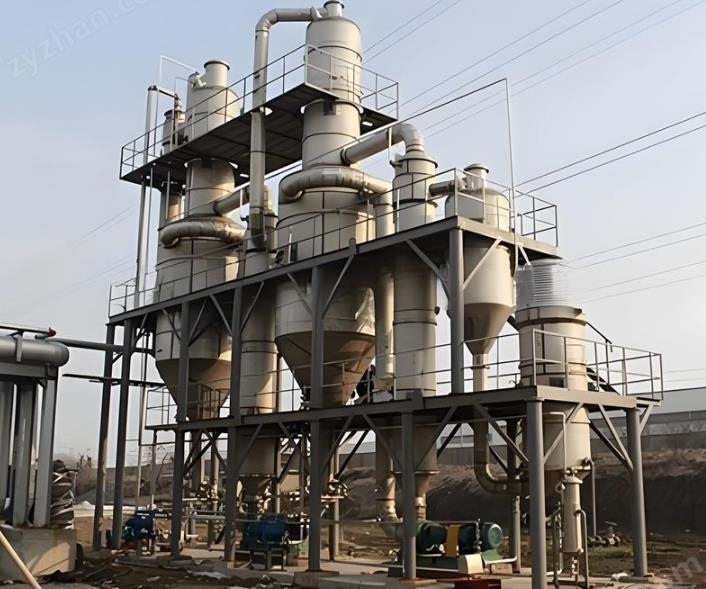

三效蒸發結晶器作為化工、制藥及環保領域處理高鹽廢水的核心設備，其結構設計融合了熱力學優化與流體力學原理，通過多效串聯實現蒸汽能量的梯級利用。該系統由三組蒸發器、冷凝器、固液分離裝置及輔助系統構成，形成連續進料-出料的閉環處理流程。
一、核心蒸發單元的三效串聯架構
三效蒸發結晶器采用三組獨立蒸發器串聯運行，每組蒸發器均包含加熱室與蒸發室。一效蒸發器以外部飽和蒸汽為熱源，加熱物料后產生的二次蒸汽通過管道引入二效蒸發器的加熱室，二效產生的二次蒸汽再作為三效的熱源。這種梯級利用方式使蒸汽消耗量較單效系統降低70%以上，同時通過真空泵維持各效負壓環境，使溶液沸點隨壓力降低而下降。
加熱室采用列管式換熱結構，管內走物料，管間走蒸汽，通過強制循環泵實現物料高速流動，有效防止結晶體在管壁沉積。蒸發室則設計為旋風分離結構，利用切向進料產生的離心力實現氣液高效分離，分離效率可達99%以上，確保蒸汽純度。
二、輔助系統的協同運行機制
冷凝器組采用多級噴淋冷卻，將未冷凝蒸汽轉化為冷凝水回收利用。固液分離系統由稠厚器與離心機組成，稠厚器通過降低流速使晶粒沉降，底流含固量可達30%-40%，再經離心機脫水后得到含水率<5%的工業鹽。母液循環系統將分離后的濃液返回一效繼續蒸發，形成物料閉環處理。
三、結構優化的節能設計
設備整體采用巖棉保溫層，厚度達100mm，表面溫度控制在環境溫度+5℃以內，減少熱輻射損失。加熱室管束采用316L不銹鋼材質，耐腐蝕性較普通碳鋼提升3倍，延長設備壽命至8年以上。循環泵采用變頻控制技術，根據物料濃度自動調節流量，能耗較定頻泵降低20%-30%。
四、應用場景的適配性
針對不同物料特性，系統可靈活調整工藝參數。例如處理硫酸鈉廢水時，一效溫度控制在120-130℃，三效溫度降至50-60℃，通過溫差梯度控制結晶速率；處理含有機物廢水時，則采用兩效降膜+一效強制循環工藝，防止物料熱敏性成分分解。
三效蒸發結晶器通過結構創新與工藝優化，實現了高鹽廢水處理的經濟性與環保性平衡，單套系統日處理量可達500噸，鹽回收率超過95%，成為工業廢水0排放的關鍵技術裝備。
